四臂螺旋天线是一种由四根螺旋臂组成的圆极化天线，具有全向覆盖、高增益、抗多径干扰等特性，广泛应用于卫星通信、导航定位、航空航天等领域。以下从结构、原理、特性、应用及设计挑战五个方面进行详细解析：

一、结构组成

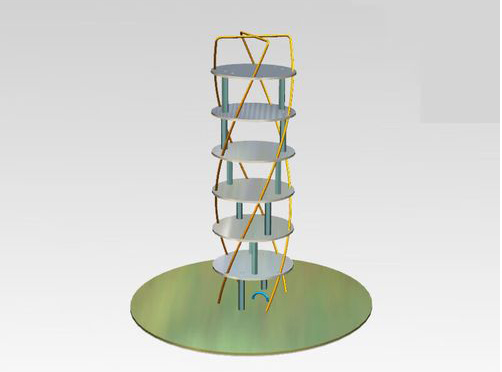

辐射体：由四根螺旋臂构成，每根臂长度为四分之一波长的整数倍，呈圆柱形对称分布。

馈电网络：通过微带功分器或3dB定向耦合器实现四端口馈电，确保四根臂的电流幅度相等、相位依次相差90°，形成圆极化波。

支撑介质：采用尼龙棒或陶瓷基材，结构稳定且可缩小天线尺寸(如陶瓷基材的Near-Field仅3-5mm，减少人体干扰)。

二、工作原理

圆极化生成：四根螺旋臂的相位差(0°、90°、180°、270°)使电场矢量在传播过程中旋转形成圆极化波，有效减少多径效应和信号衰减。

全向覆盖：螺旋结构的对称性使天线在水平面内实现360°全向辐射，无需严格对准卫星方向，适合动态环境(如无人机、车载设备)。

增益提升：通过调整螺旋臂的圈数和半径，可优化天线增益。例如，单圈四臂螺旋天线增益约3.9dBic，双圈可增至5dBic以上。

三、核心特性

高增益与定向性：

水平面全向增益≥2dB，俯仰面-15°～+20°范围内增益≥0dB。

定向性可减少其他方向干扰，提升信号接收质量。

抗多径干扰：

圆极化特性使天线对反射波不敏感，适用于城市峡谷、山区等复杂环境。

结构紧凑：

体积小、重量轻(净重≤0.8kg)，便于集成到便携式设备中。

宽带性能：

可在较宽频率范围内保持良好性能(如L频段)，支持多频段应用。

四、典型应用场景

卫星通信：

用于地面站与卫星之间的通信，如天通卫星天线，覆盖渔业、海洋、应急等领域。

卫星离地球约36000公里，高增益和全向性可确保稳定连接。

导航定位：

手持GPS设备、无人机导航系统等，利用全向接收能力实现快速定位。

气象测风系统、L/S波段探测接收天线等需全向覆盖的场景。

航空航天：

雷达和导航系统，提高信号传输效率和接收灵敏度。

消费电子：

智能手表、物联网设备等微型化场景，通过陶瓷基材缩小天线尺寸。

五、设计挑战与解决方案

频带狭窄：

固有频带较窄，难以实现双频或多频工作。

解决方案：采用可调谐技术或分层结构设计，扩展工作频段。

相位控制复杂：

自相移结构需同时满足多个条件，实现难度大。

解决方案：使用3dB定向耦合器或移相网络，简化相位控制。

干扰抑制：

地面接收站附近干扰源较多时，全向增益可能放大噪声。

解决方案：后端增加滤波电路或软件抗干扰算法，提升信号纯净度。
