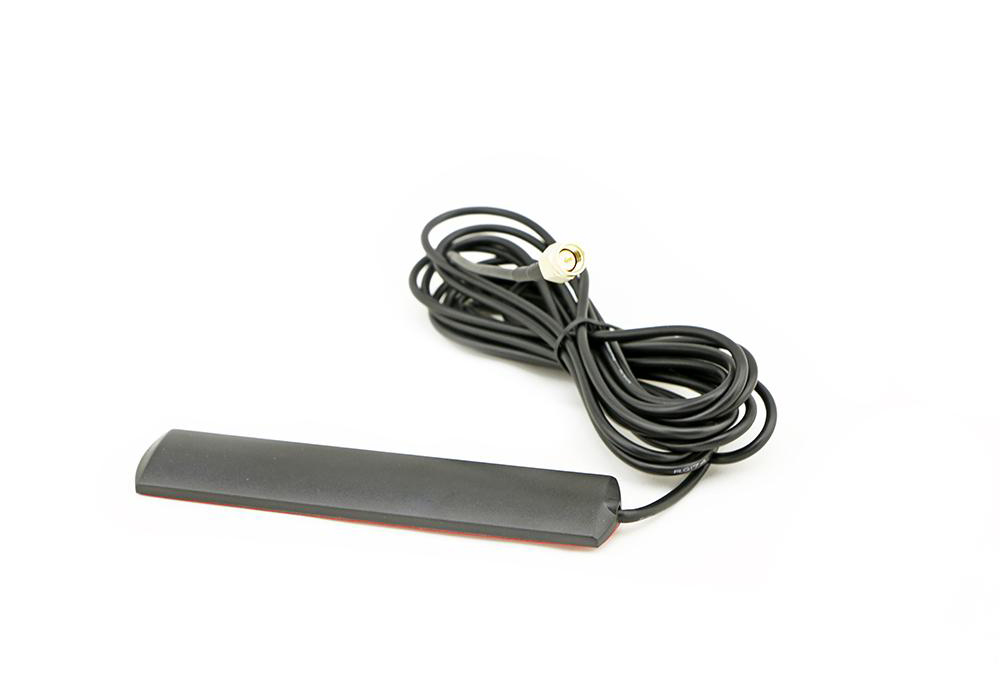

贴片天线（Patch Antenna）是一种平面印刷天线，其核心结构由金属贴片、介质基板和接地平面三部分组成，通过印刷电路板（PCB）工艺制造，具有低剖面、易集成、成本低等优势，广泛应用于无线通信、雷达、卫星导航等领域。以下是其详细特点与样式解析：
1. 基本结构
- 金属贴片：作为辐射体，通常为矩形、圆形、三角形等简单几何形状，尺寸与工作波长相关（约λ/2）。
- 介质基板：位于贴片与接地平面之间，决定天线的工作频率、带宽和辐射效率。常用材料包括FR4（低成本）、陶瓷（高频高介电常数）、聚四氟乙烯（PTFE，低损耗）等。
- 接地平面：提供反射面，增强辐射方向性，同时作为电路参考地。
2. 样式分类
根据贴片形状和设计方式，贴片天线可分为以下类型：
（1）矩形贴片天线
- 结构：最常见的形式，贴片为矩形，通过调整长宽比实现频率调谐。
- 特点：方向图近似半波偶极子，主瓣垂直于贴片平面，增益约6-8 dBi。
- 应用：Wi-Fi、蓝牙、GPS等消费电子设备。
（2）圆形贴片天线
- 结构：贴片为圆形，辐射模式更对称。
- 特点：带宽较窄，但方向图更圆润，适合全向通信。
- 应用：车载天线、无人机通信。
（3）微带贴片天线
- 结构：贴片与接地平面之间通过微带线馈电，实现阻抗匹配。
- 特点：易与电路集成，但带宽较窄（通常<10%）。
改进：通过多层结构、缝隙加载等技术扩展带宽。
（4）多层/堆叠贴片天线
- 结构：多层介质基板堆叠，贴片分层布置。
- 特点：提高增益和带宽，实现多频段工作。
- 应用：卫星通信、5G基站。
（5）缝隙加载贴片天线
- 结构：在贴片或接地平面上开槽（如U形、L形缝隙），改变电流分布。
- 特点：扩展带宽、实现圆极化或双频工作。
- 应用：GPS、北斗导航系统。
（6）印刷偶极子天线
- 结构：将传统偶极子天线印刷在介质基板上，形成平面化结构。
- 特点：方向图与自由空间偶极子相似，但体积更小。
- 应用：RFID标签、物联网设备。
3. 核心优势
- 低剖面：厚度通常小于0.1λ，适合嵌入式设计。
- 易集成：可直接印刷在PCB上，与射频电路无缝连接。
- 成本低：采用标准PCB工艺，适合大规模生产。
- 设计灵活：通过调整贴片形状、尺寸和介质参数，可实现频率、极化、方向图等性能的定制。
4. 典型应用场景
- 无线通信：Wi-Fi路由器、手机天线、蓝牙耳机。
- 卫星导航：GPS、GLONASS、北斗接收机。
- 汽车电子：车载雷达、胎压监测系统（TPMS）。
航空航天：无人机通信、卫星载荷天线。
- 物联网（IoT）：智能传感器、可穿戴设备。
5. 设计挑战与改进
- 带宽限制：通过多层结构、寄生贴片或缝隙加载扩展带宽。
- 效率优化：采用低损耗介质材料（如陶瓷）减少损耗。
- 小型化：利用高介电常数基板缩小尺寸，但需平衡带宽和效率。
贴片天线以其平面化、低成本和易集成的特点，成为现代无线通信系统的核心组件之一，随着5G、物联网和卫星互联网的发展，其设计正朝着高频段、多频段和智能化方向演进。
