矩形喇叭天线与双极化喇叭天线的核心区别解析
一、结构与极化方式：定义天线性能的基础

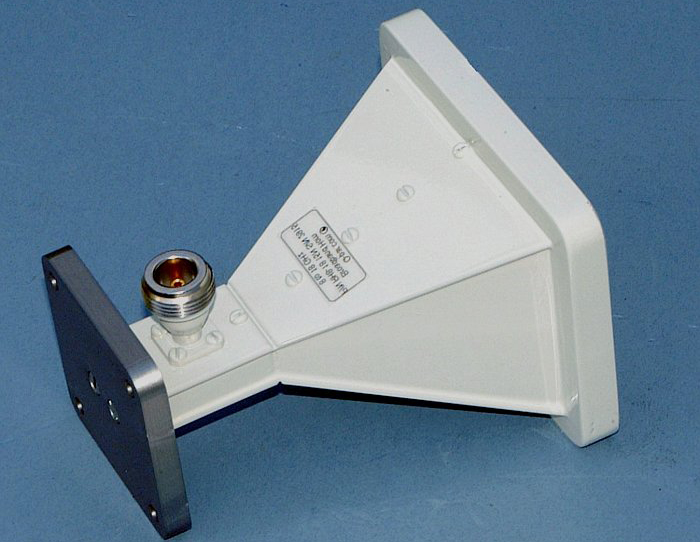

- 矩形喇叭天线
- 结构：由矩形波导逐渐扩展形成，分为E面（仅展开窄边）、H面（仅展开宽边）和角锥喇叭（宽窄边同时展开）三种类型。
- 极化方式：单一极化，通常为线极化（水平或垂直），无法同时发射/接收正交极化信号。
典型应用：雷达、卫星通信、天线测试标准（如增益校准）。

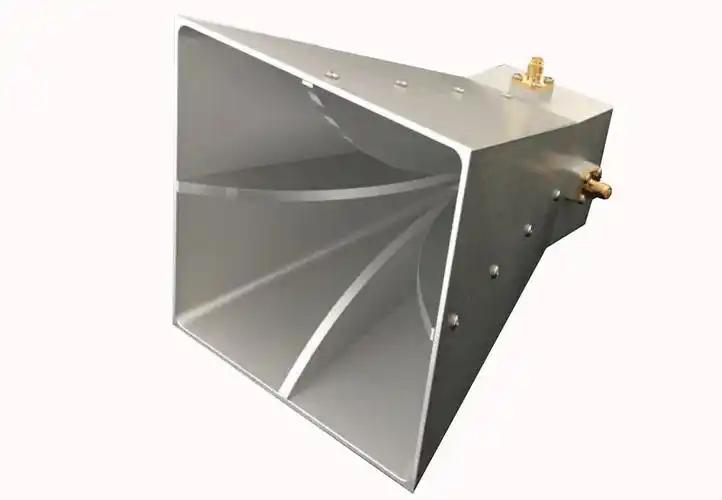

- 双极化喇叭天线
- 结构：在矩形喇叭基础上集成双极化馈电网络，如四脊结构或正交模耦合器（OMT），实现两个正交极化端口的独立工作。
- 极化方式：支持双线极化（水平+垂直）或双圆极化（左旋+右旋），通过相位控制可切换极化模式。
- 典型应用：5G通信、电子侦察、毫米波测试（如RCS测量）。
对比结论：
矩形喇叭天线以单一极化满足基础需求，双极化天线通过结构创新实现极化复用，显著提升频谱利用率和系统灵活性。
二、性能参数：方向性、增益与带宽的博弈
- 方向性与增益
- 矩形喇叭天线：方向性系数由口径尺寸决定，角锥喇叭最佳增益公式为 （为口径面积）。例如，工作于10GHz的角锥喇叭，口径尺寸为10cm×10cm时，增益可达15-18dBi。
- 双极化喇叭天线：增益与矩形喇叭相当，但通过优化耦合缝隙和辐射腔设计（如专利中的耦合辐射腔），可实现两正交极化波束等化，主瓣宽度差异小于0.5dB。
- 带宽与阻抗匹配
- 矩形喇叭天线：带宽受限于波导截止频率，典型带宽为10%-20%（如X波段8-12GHz）。
- 双极化喇叭天线：
- 四脊结构：带宽可覆盖1个倍频程以上（如2-18GHz），但毫米波频段加工精度要求高。
OMT结构：带宽受波导限制，但增益、旁瓣和隔离度性能更优（如4-40GHz双极化圆锥喇叭，端口隔离度达-40dB）。
对比结论：
矩形喇叭天线在窄带场景下性能稳定，双极化天线通过结构创新实现宽带与高隔离度兼得，适应复杂电磁环境。
三、应用场景：从单一功能到系统集成
- 矩形喇叭天线
- 优势：结构简单、成本低，适合作为反射面馈源（如抛物面天线）或独立中等方向性天线。
- 案例：某汽车厂使用角锥喇叭天线作为微波中继通信的反射面馈源，实现10km无遮挡传输。
- 双极化喇叭天线
- 优势：
- 极化复用：在同一频段同时传输两路独立信号，频谱效率提升100%。
- 系统简化：消除因极化切换导致的天线位置偏移误差（如5G基站AAU中，双极化天线替代传统机械旋转天线）。
- 案例：
- 电子侦察：通过双极化天线同时接收水平/垂直极化信号，快速识别目标雷达极化特征。
- 毫米波测试：英联微波推出的4-40GHz双极化圆锥喇叭天线，用于5G毫米波设备的MIMO性能测试。
- 优势：
对比结论：
矩形喇叭天线是“专才”，适用于单一功能场景；双极化天线是“通才”，通过极化复用和系统集成能力，成为现代通信与测试领域的核心组件。
四、设计复杂度与成本：权衡性能与可行性
- 矩形喇叭天线
- 设计：基于几何光学和物理光学理论，可通过公式（如最佳尺寸 ）快速优化。
- 成本：材料（铜、铝）和加工（铣削、电镀）成本低，适合大规模部署。
- 双极化喇叭天线
- 设计：需解决两极化端口隔离、波束等化等难题，依赖电磁仿真（如HFSS）和精密加工（如耦合缝隙尺寸精度≤0.01mm）。
- 成本：
- 四脊结构：带宽宽但加工复杂，成本较矩形喇叭高30%-50%。
- OMT结构：性能优异但依赖高精度装配，成本是矩形喇叭的2-3倍。
对比结论：
矩形喇叭天线以“低成本+易实现”主导基础市场，双极化天线通过技术溢价满足高端需求，设计复杂度与成本呈正相关。
