相控阵天线结构设计与参数分析

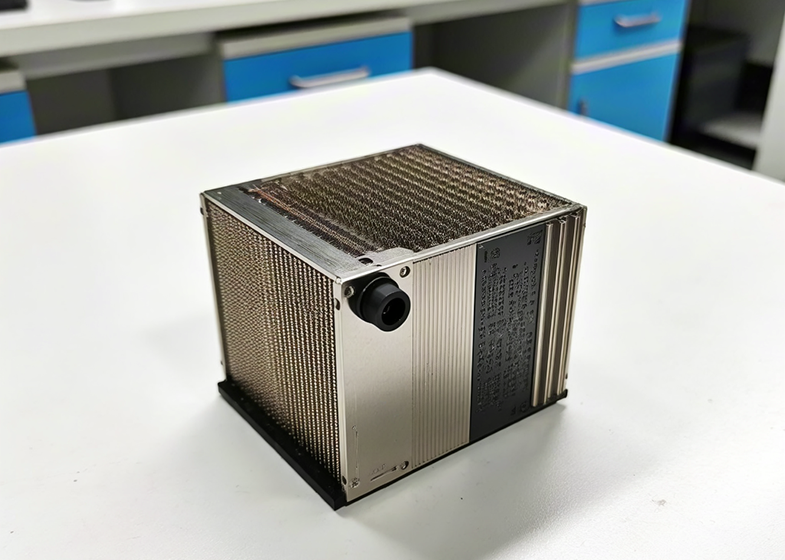

一、结构设计
- 天线阵面布局：
- 阵元排列：根据应用需求，阵元可按线性、平面（矩形/三角栅格/六边形）、曲面或共形结构排列。平面阵列常用于二维扫描，需优化阵元间距以抑制栅瓣（一般≤0.5λ）。
- 子阵划分：为降低成本，多个阵元共用移相器形成子阵，需平衡子阵规模与波束控制精度。
- 机械与电扫描结合：部分设计采用一维机械旋转+一维电扫描，以简化结构并降低成本。
- 馈电网络设计：
- 传输线馈电：通过波导、同轴线或微带线分配信号，移相器置于传输路径中，需确保相位一致性。
- 空间馈电：发射信号经自由空间传输至接收阵，再移相后反馈至发射阵，适用于特殊场景但结构复杂。
- 散热与热设计：
- 高功率场景：采用风冷+液冷结合的方式，例如对T/R模块和电源进行液冷散热，确保热稳定性。
- 流道优化：通过仿真分析散热流道尺寸与翅片设计，提升散热效率。
- 结构刚强度与维修性：
- 骨架设计：采用CAD/CAE工具（如Solidworks、ANSYS）进行静力学与动力学分析，确保天线在复杂环境下的稳定性。
- 模块化布局：考虑功能模块的互换性、走线与维修便利性，降低维护成本。
二、参数分析
- 阵元参数：
- 间距：影响波束宽度与栅瓣抑制，通常≤0.5λ。
- 数量：决定增益与扫描范围，阵元越多，指向性越强。
- 辐射单元类型：如波导喇叭、偶极子、贴片天线等，需根据频段与性能需求选择。
- 移相器参数：
- 类型：连续式（0°~360°连续可调）或数字式（离散相位，如3位移相器为45°~360°）。
- 性能要求：需在宽频带内满足移相精度、耐功率与温度稳定性。
- 波束控制参数：
- 扫描范围：平面阵列通常为±60°圆锥扫描，加球罩透镜后可实现半球扫描。
- 波束宽度与增益：通过幅度与相位分布设计优化主瓣能量，抑制旁瓣电平。
- 多波束能力：移相器支持数百个波束合成，适用于多目标跟踪。
- 方向图参数：
- 主瓣与旁瓣：设计目标为最大化主瓣能量，旁瓣电平需低于-20dB（典型值）。
- 栅瓣抑制：通过优化阵元间距与相位分布，避免无用方向辐射。
- 环境适应性参数：
- 温度稳定性：移相器与馈电网络需在-40°C~+85°C范围内正常工作。
- 机械强度：天线骨架需承受振动、冲击与风载，确保结构不变形。
