微带贴片天线辐射机理全解析：从边缘场到方向图控制
一、辐射机理：边缘场的主导作用
微带贴片天线的核心辐射源是导体贴片与接地板之间的边缘场。当高频信号通过馈电结构（如微带线或同轴探针）激励贴片时，贴片与接地板之间形成高频电磁场。由于介质基板厚度远小于工作波长，电场沿厚度方向变化可忽略，但沿贴片长度方向（约半波长）形成驻波分布。此时，贴片两端的开路边缘场成为主要辐射源：
场分量分解
边缘场可分解为垂直分量（法向）和水平分量（切向）。因贴片长度为半波长，两端垂直分量反相，在远场相互抵消；而水平分量同相叠加，形成最大辐射方向垂直于贴片平面的方向图。等效缝隙模型

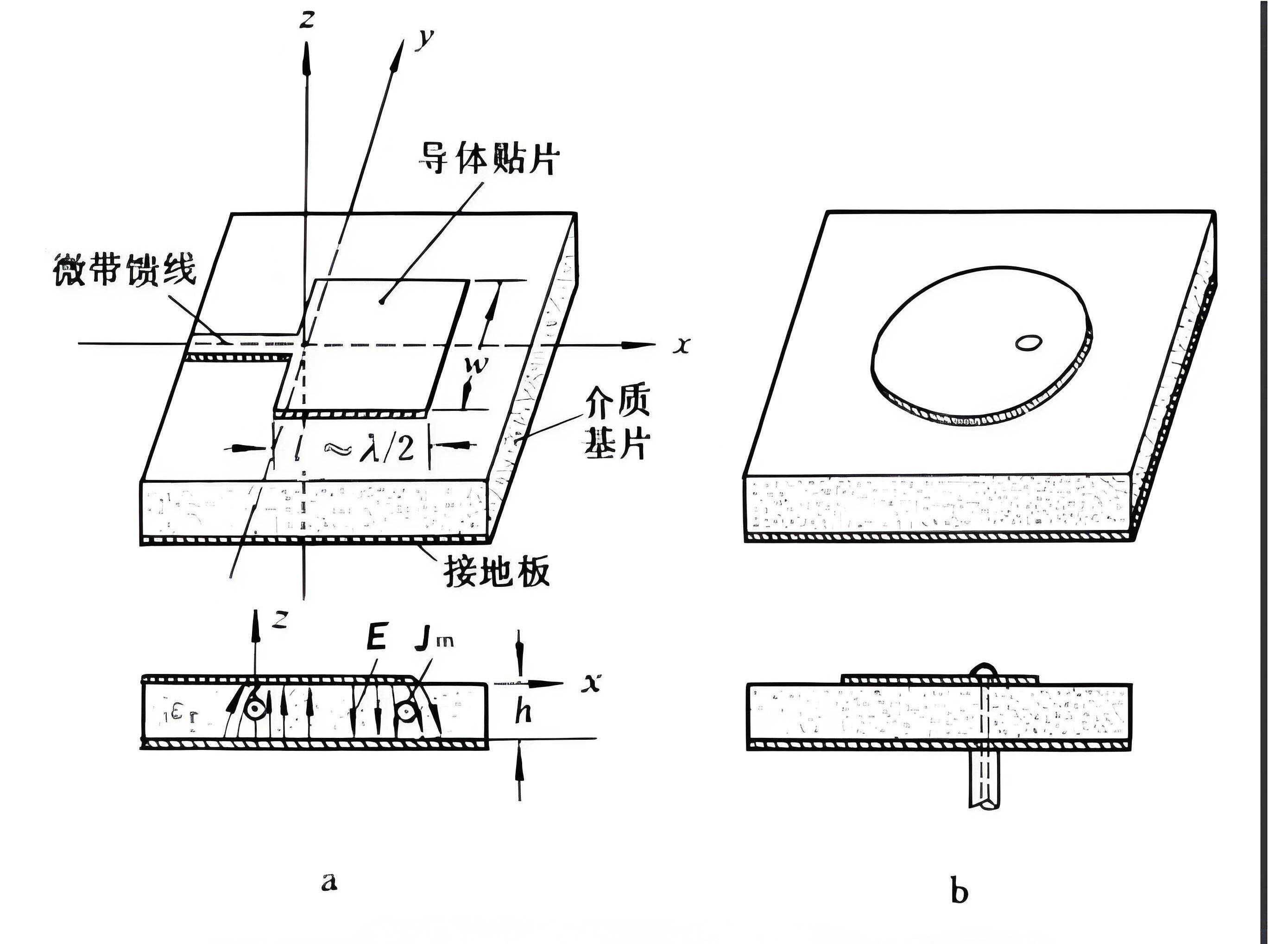

矩形微带贴片可等效为两个相距半波长、同相激励的缝隙天线。缝隙宽度近似为介质基板厚度，长度为贴片宽度。通过调整缝隙参数（如长度、间距），可控制辐射方向图和增益。多模辐射扩展
当电场沿贴片宽度方向也存在变化时，四周缝隙均参与辐射，形成更复杂的方向图。例如，圆形贴片边缘场按余弦分布，通过调整直径可压缩H面波束宽度，提升方向性。
二、方向图控制：从单元设计到阵列优化
方向图控制是微带贴片天线设计的核心目标之一，需通过单元形状优化、阵列布局及馈电网络设计实现。
- 单元形状对方向图的影响

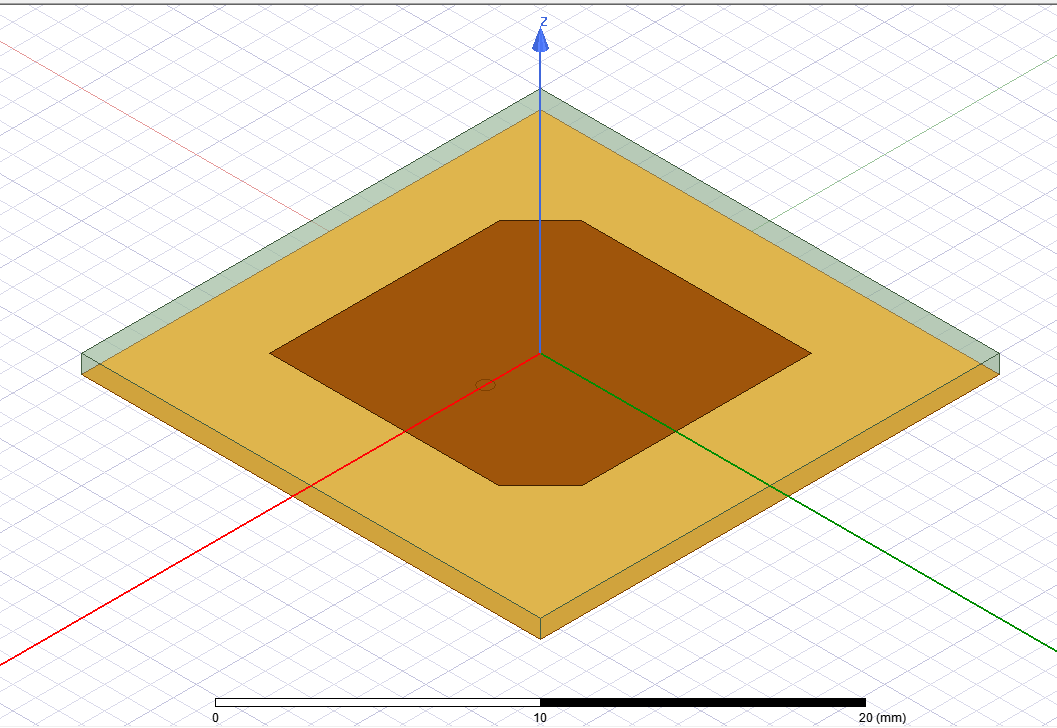

矩形贴片：主模（TM₁₀）辐射宽边方向图，通过加载短路探针或调整长宽比可压缩波束宽度。
- 圆形贴片：边缘场按余弦分布，方向图在主平面内对称，适合全向辐射场景。
- 多边形/扇形贴片：通过引入高次模或改变电流路径，实现多波束或特定方向图。
- 阵列布局优化
- 阵元间距：间距过大导致栅瓣，过小引发强互耦。通常选择0.5λ~λ（λ为自由空间波长），例如10GHz频段下，2×4平面阵的阵元间距设为15mm（约0.5λ）。
- 排列方式：线性阵列实现一维波束扫描，平面阵列支持二维方向图控制。例如，八元矩形贴片阵列通过调整单元相位，可实现±60°扫描角度。
- 馈电网络设计
- 并馈网络：各阵元独立馈电，灵活性高但结构复杂，适合高精度方向图控制场景。
- 串馈网络：能量依次传递，结构简单但互耦控制难，适用于低成本应用。
- 电磁耦合馈电：通过缝隙或邻近耦合实现宽频带匹配，同时降低馈线寄生辐射，提升方向图纯净度。
三、关键技术挑战与解决方案
- 方向图畸变抑制
- 问题：有限大接地板导致边缘绕射，引发方向图波纹。
- 方案：增大接地板尺寸至5λ以上，或采用无限大接地板等效模型（如MATLAB Antenna Toolbox中的
infiniteGroundPlane参数）。
- 交叉极化控制
- 问题：非对称馈电或贴片形变导致交叉极化电平升高（如矩形贴片对角切面内交叉极化可达-7dB）。
方案：采用双点馈电实现圆极化，或通过遗传算法优化贴片形状，将交叉极化抑制至-20dB以下。
- 宽角扫描副瓣控制
- 问题：大角度扫描时副瓣电平升高（如±60°扫描时副瓣可达-15dB）。
- 方案：引入泰勒加权或切比雪夫幅度分布，通过HFSS优化阵元相位，将副瓣电平压低至-25dB以下。
四、典型应用案例
5G毫米波相控阵
采用8×8矩形贴片阵列，工作于28GHz频段，通过移相器实现±60°波束扫描，法向增益达22dBi，副瓣电平<-20dB，满足5G基站覆盖需求。卫星物联网终端
超轻量化圆形贴片天线（直径20mm）用于CubeSat，采用高介电常数基板（εr=10.2）压缩尺寸，通过缝隙耦合馈电实现10%带宽，覆盖L频段（1.5GHz）上下行链路。
医疗内窥镜成像
微型化矩形贴片天线（5mm×5mm）集成于胶囊内窥镜，工作于433MHz ISM频段，采用柔性基板（聚酰亚胺）适应肠道弯曲，通过共形设计实现360°全向辐射，支持实时高清成像。
