偶极子天线深度解析：从原理到应用的全面指南

一、核心原理：共振与电磁波的完美转换

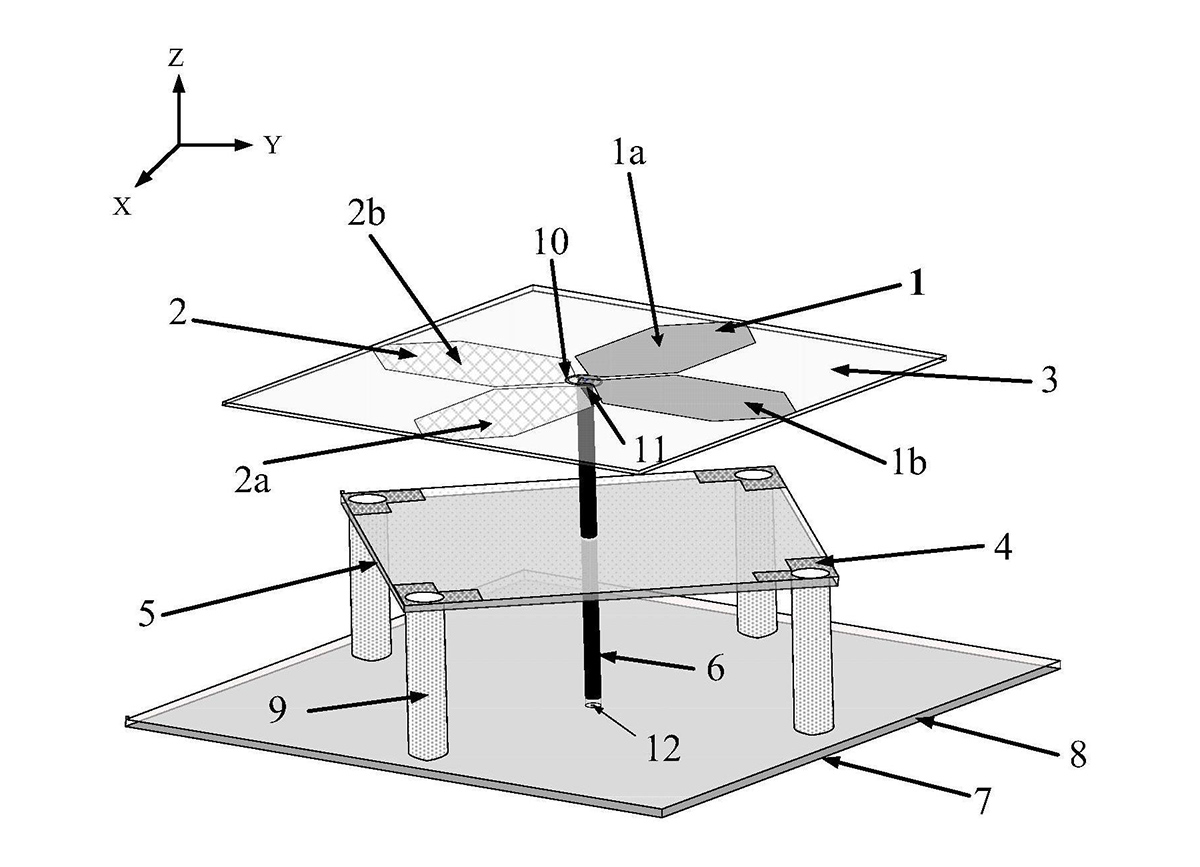

偶极子天线由两根对称导体(如金属棒或导线)构成，其工作原理基于电磁共振现象：

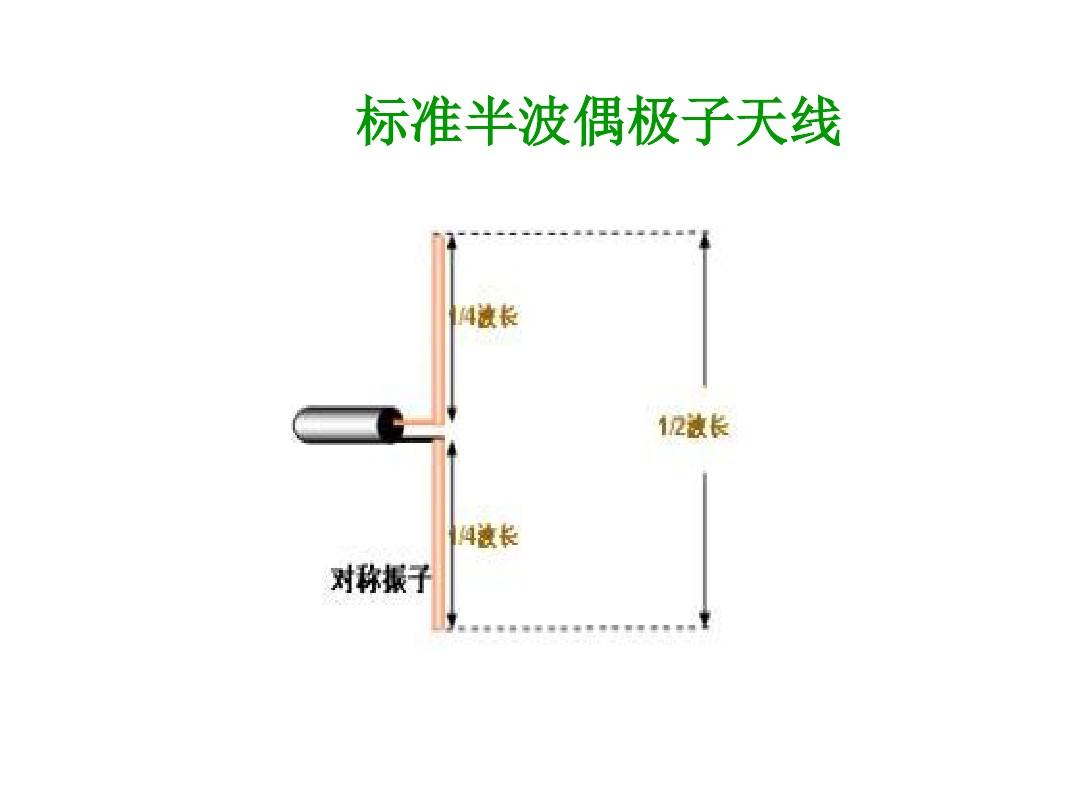

共振条件

当导体总长度为工作波长的1/2(即每根导体长λ/4)时，天线与电磁波频率产生共振。此时，电流在导体中形成驻波分布，中心点电流最大、电压最小，两端电流最小、电压最大。这种分布使天线高效辐射电磁波。

电磁转换机制

发射模式：高频电流通过馈线输入天线中心，激发导体产生交变电磁场，向外辐射电磁波。

接收模式：入射电磁波在导体中感应出交变电流，经馈线传输至接收设备。

方向图特性

偶极子天线在水平面呈现全向辐射(360度均匀覆盖)，垂直面形成“8”字形方向图，主瓣垂直于天线轴向，适合水平架设实现广覆盖。

二、关键参数：性能优化的核心指标

长度与频率关系

天线长度 L 与工作频率 f 的关系为：

L=2fεeffc

其中 c 为光速，εeff 为介质有效介电常数(空气中近似为1)。例如，433MHz频段的天线长度约为34.6厘米(半波长)。

阻抗匹配

标准半波偶极子在自由空间中的输入阻抗约为73Ω，与50Ω同轴电缆需通过巴伦(Balun)实现阻抗转换，减少反射损耗。

带宽与增益

带宽：典型带宽为中心频率的5%-10%，通过折叠结构或加载技术可扩展至20%以上。

增益：全向辐射下增益约为2.15dBi，通过阵列组合可提升至10dBi以上。

三、结构类型：适应多样化场景

半波偶极子（λ/2）

特点：结构简单、成本低，广泛应用于FM广播、Wi-Fi等场景。

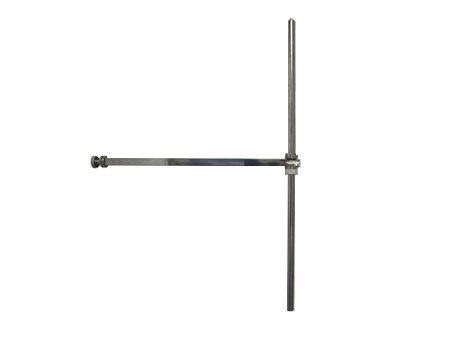

案例：88-108MHz调频广播天线常采用半波偶极子，水平架设实现城市覆盖。

全波偶极子（λ）

特点：辐射方向图更集中，但物理长度较长，适用于低频段固定安装。

案例：短波通信(3-30MHz)中，全波偶极子用于远距离点对点传输。

折叠偶极子

特点：通过折叠导体臂提升输入阻抗至300Ω，与平行馈线匹配，减少损耗。

案例：老式电视天线(如兔耳天线)采用折叠结构，优化信号接收。

笼形与蝙蝠翼天线

笼形天线：多根导体并行排列，扩展带宽，用于高频段广播。

蝙蝠翼天线：水平展开的十字形结构，实现宽频带全向辐射，常见于电视发射塔。

四、应用场景：从消费电子到工业通信

广播与电视

FM广播：半波偶极子天线水平架设，覆盖半径10-30公里。

数字电视：蝙蝠翼天线实现UHF频段(470-890MHz)全向覆盖。

无线通信

Wi-Fi路由器：2.4GHz/5GHz双频偶极子天线，支持家庭网络覆盖。

4G/5G基站：大规模MIMO系统中，偶极子阵列提升频谱效率。

业余无线电

短波通信（HF）：可调谐偶极子天线支持全球范围内语音与数据传输。

卫星通信：便携式偶极子天线用于接收NOAA气象卫星图像。

物联网（IoT）

LoRa设备：低功耗偶极子天线实现数公里范围内传感器数据传输。

RFID系统：小型化偶极子标签天线支持商品追踪与物流管理。

五、设计优化：突破性能极限

带宽扩展技术

加载技术：在导体臂上串联电感或并联电容，降低谐振频率，扩展带宽。

多频段设计：通过并联不同长度导体臂，实现双频(如2.4GHz/5GHz)或三频操作。

小型化方案

弯曲结构：将直线导体改为螺旋或蛇形，减少空间占用。

高介电常数材料：使用陶瓷基板缩短电磁波波长，降低天线尺寸。

环境适应性改进

防水涂层：户外天线采用聚四氟乙烯(PTFE)涂层，抵御雨水侵蚀。

抗风设计：通过加固支架或采用柔性材料，适应强风环境。

六、未来趋势：与新兴技术融合

5G/6G毫米波应用

偶极子天线与波束赋形技术结合，实现高频段(24-100GHz)高速数据传输。

可穿戴设备集成

柔性偶极子天线嵌入智能手表或眼镜，支持健康监测与无线充电。

太空探索

轻量化偶极子天线用于火星探测器，实现地外行星与地球的通信。
