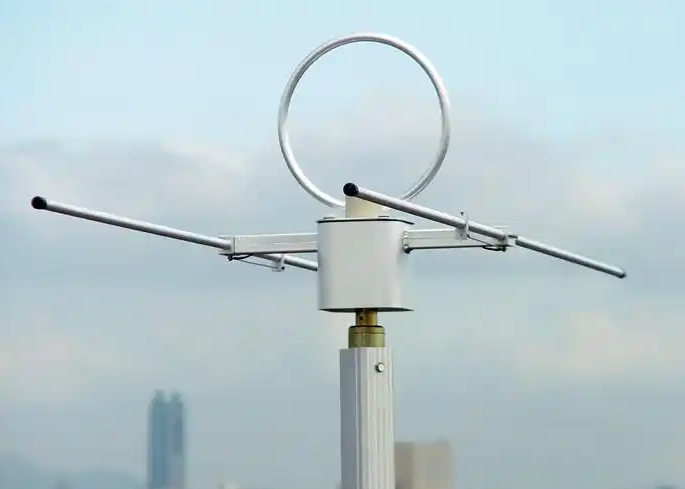

短波环形天线制作深度解析：从原理到实战的完整指南
一、核心原理：电磁谐振与阻抗匹配的协同设计
短波环形天线本质是一个LC串联谐振电路，其工作频率由环形导体电感（L）与可变电容（C）共同决定。根据谐振公式 ，通过调整电容值即可覆盖目标频段（如7-30MHz）。但需解决两大关键问题：
- 阻抗匹配：环体谐振阻抗通常非标准50欧姆，需通过匹配网络将馈线能量高效传递至天线。
- 方向性控制：环形结构在水平面全向辐射，垂直面指向性可通过环面朝向调整（如垂直环提升高仰角辐射）。
二、材料选择：平衡性能与成本的实用方案
| 组件 | 推荐材料 | 性能优势 | 成本考量 |
|---|---|---|---|
| 环形导体 | 13-16mm紫铜管、RG-213同轴电缆 | 紫铜管导电性佳（电导率≈58MS/m），RG-213内编网降低线阻，适合几十瓦功率场景 | 紫铜管单价较高，RG-213性价比优 |
| 可变电容 | 365PF空气电容、真空可变电容 | 空气电容耐压强（QRP通联可达几百伏），真空电容支持100W以上发射功率 | 低功率用廉价电容，高功率需投资 |
| 支撑结构 | PVC管、椴木/白杨木钉 | PVC管轻便耐腐蚀，木材易加工但需防潮处理 | PVC管成本低，木材需额外处理 |
| 匹配网络 | 导磁率100镍锌磁环、伽马匹配环 | 镍锌磁环耦合效率高，伽马匹配带宽窄但效率最优 | 磁环单价几元至几十元，伽马环需定制 |
三、制作流程：分步解析与关键技巧
1. 环体制作：尺寸与结构优化
- 直径计算：根据目标频段确定环周长（如14MHz频段，周长≈21米，直径≈6.7米）。若空间受限，可采用折合环或多匝环（如双匝环等效电感加倍）。
- 导体固定：紫铜管需用绝缘支架固定，避免短路；RG-213同轴电缆可剥去外皮，直接使用内编网作为环体。
案例参考：某爱好者用13mm紫铜管制作87cm直径环体，在14MHz频段效率达57%。
2. 调谐系统：电容与匹配网络集成
- 电容选择：低功率场景（≤5W）可用普通可变电容，高功率需叶片间距≥2mm的空气电容或真空电容。
- 匹配方式：
- 大小环耦合：小环直径为大环1/5，紧靠大环调谐电容正对面，带宽较宽但效率略低。
- 磁环耦合：大环穿过导磁率100磁环，用2mm电线绕2-3匝，效率高于空气耦合。
- 伽马匹配：自耦变压器式抽头设计，效率最高但需频繁调整抽头位置。
- 调试技巧：用网络分析仪测量驻波比，或通过SDR接收信号电平优化匹配。
3. 组装与测试：从实验室到实战
- 防水处理：电容与接线柱需封装于防水盒，避免潮湿导致性能下降。
- 安全防护：电容调节把手应面向操作者，减少RF辐射暴露；高压场景需加装减速装置防止误触。
- 实测验证：某制作案例在14.27MHz频段成功通联北京（59信号）、广东东莞（57信号），证明小环天线实用性。
四、性能优化：突破带宽与效率瓶颈
- 带宽扩展：
- 增大环尺寸：80m波段高效天线通常在40m/30m波段表现更优。
- 采用宽频匹配：如磁环耦合方式可覆盖±2倍频程（如7-14-28MHz）。
- 效率提升：
- 导体加粗：环内电流越高效率越高，紫铜管优于普通馈线。
- 低损耗设计：避免金属支架靠近环体，减少涡流损耗。
- 方向性控制：
- 垂直环：提升高仰角辐射，适合车载或近地部署。
- 水平环：增强低仰角辐射，适用于远距离通信。
五、实战案例：从DIY到专业应用
- 车载双匝环天线：采用DCH-1/DCH-2型号，输入阻抗在7MHz以下呈感性，7MHz以上变为容性，需根据频段切换工作状态。
- 菱形天线对比：虽方向性强（方向系数50-100），但效率仅40%-70%，且需长吸收负载；环形天线在空间受限场景更具优势。
- 有源环形天线：通过有源网络放大信号，适合弱信号接收，但需额外供电且成本较高。
