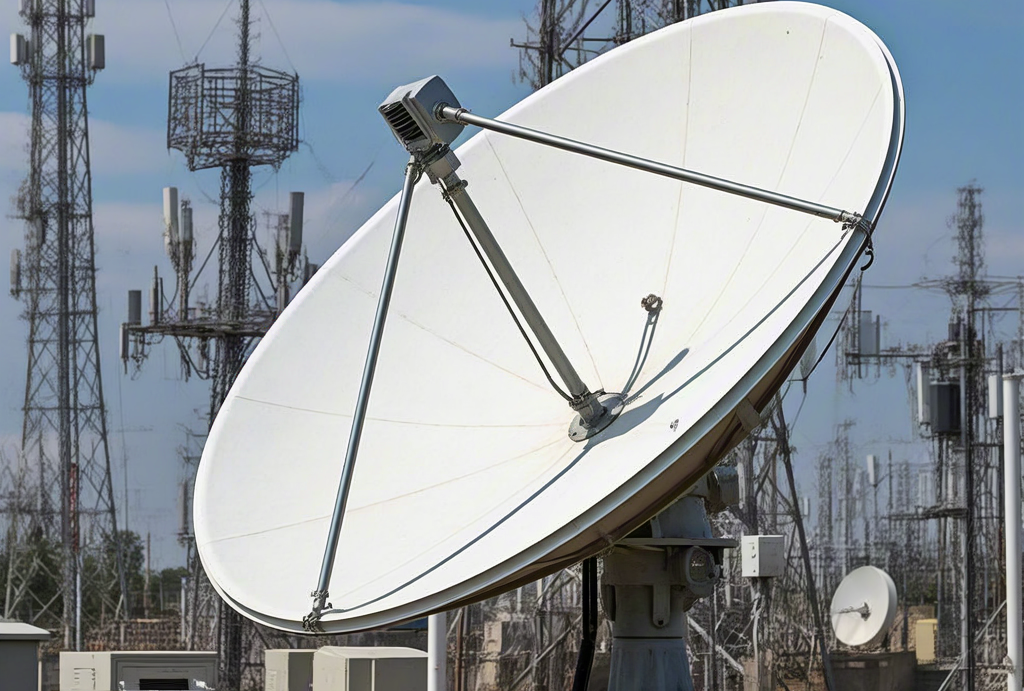

抛物面天线的原理和特点

抛物面天线是一种通过抛物面反射器聚焦电磁波的高增益天线，广泛应用于卫星通信、雷达、射电天文等领域。以下从原理、结构、性能特点及应用场景展开分析：

一、工作原理

1. 几何光学基础
   • 抛物面反射器可将从焦点发出的球面波反射为平行波束（发射模式），或将来波汇聚至焦点（接收模式）。
   • 数学关系：抛物面方程为 y2=4fz（以顶点为原点），其中 f 为焦距。
2. 电磁波聚焦机制
   • 相位一致性：从焦点出发的电磁波经抛物面反射后，到达口径面的相位相同，形成同相叠加，增强波束方向性。
   • 方向图优化：通过馈源照射角度控制（如边缘电平-10dB），可抑制旁瓣，提升增益。

二、核心结构

1. 反射面

   • 材料：金属（如铝、铜）或镀金属复合材料，需表面光滑以减少散射损耗。

   •

   • 形状：标准抛物面或偏馈抛物面（用于避免馈源遮挡）。
2. 馈源
   • 位置：位于焦点或焦点附近，负责辐射/接收电磁波。
   • 类型：喇叭馈源（宽频带）、波纹喇叭（低交叉极化）、振子馈源（低成本）等。
3. 支撑结构
   • 背架或辐射状支架，需保证反射面形变在允许范围内（如风载、热变形）。

三、性能特点

1. 高增益
   • 增益 G 与口径面积 A 和波长 λ 相关：G≈λ24πAη，其中 η 为效率（通常0.5~0.7）。
   • 示例：直径3米的C波段天线（频率4GHz）增益约36dBi。
2. 窄波束宽度
   • 半功率波束宽度（HPBW）与口径尺寸成反比：HPBW≈D70λ（度），其中 D 为口径直径。
   • 优势：高方向性，适用于点对点通信。
3. 低交叉极化
   • 优化馈源设计（如波纹喇叭）可将交叉极化电平降至-30dB以下，减少信号干扰。
4. 频带宽

   • 馈源与反射面组合可覆盖较宽频带（如C/Ku双频段），但需匹配照射角度。

   •

5. 结构简单
   • 相比阵列天线，抛物面天线无需复杂馈电网络，成本较低。

四、优缺点对比

五、应用场景

1. 卫星通信
   • 地球站天线（如C/Ku/Ka波段），直径从1.2米（家用）到30米（深空探测）。
   • 示例：VSAT系统采用偏馈抛物面天线，避免馈源遮挡。
2. 雷达系统
   • 气象雷达、机载雷达，利用高增益实现远距离探测。
   • 示例：S波段雷达天线直径约6米，增益45dBi。
3. 射电天文
   • 大型射电望远镜（如FAST的500米口径），需极高灵敏度和低噪声。

   • 特点：采用主动反射面技术，动态调整形状。

   •

4. 微波中继
   • 点对点链路，利用窄波束减少干扰。

六、关键技术挑战

1. 表面精度
   • 反射面形变需控制在 λ/16 以内（如Ka波段需亚毫米级精度）。
2. 馈源匹配
   • 照射角度与焦径比需优化，避免溢出损耗或边缘电平过高。
3. 环境适应性
   • 抗风载、抗热变形设计，确保长期稳定性。

抛物面天线通过几何光学原理实现电磁波的高效聚焦，具备高增益、窄波束和低交叉极化等优势，是远距离通信和探测的核心设备。其设计需权衡增益、波束宽度、频带和成本，并根据应用场景选择正馈或偏馈结构。未来，随着材料科学（如碳纤维反射面）和主动控制技术的发展，抛物面天线将在更高频段（如太赫兹）和更复杂环境中发挥更大作用。
