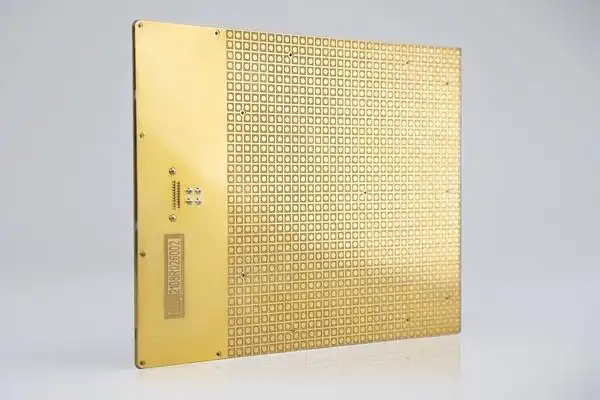

液晶相控阵天线基于液晶材料的介电各向异性特性，通过控制液晶介电常数实现移相功能，进而实现波束的电子扫描，其核心在于液晶材料和液晶延迟移相网络。以下为具体分析：

原理

液晶相控阵天线的核心在于液晶材料和液晶延迟移相网络。液晶是一种介电各向异性材料，在外加电场作用下，其介电常数会随之发生连续变化，且随工作频率增加，液晶对微波的损耗并无明显变化。利用这一特性，在液晶基板上刻蚀液延迟移相网络给天线单元馈电，通过改变液晶的控制电压，就可以在一定范围内控制天线单元的馈电相位，从而实现相扫功能。

具体实现

• 移相功能：例如，当偏执电压为0.5V时，液晶介电常数为2.5，此时传输线电长度为45度；改变偏执电压到5V时，液晶介电常数为3.2，对应传输线电长度为135度，此时就达到了90度的相移。对于天线阵列来说，改变每一个天线单元的入射信号相位，可以实现改变阵列的辐射主瓣方向。
• 馈电方式：可以用放在液晶板上面的传输线给每一个天线单元分别进行馈电，然后通过改变液晶的偏执电压来改变给每一个天线单元馈电的传输线的电长度，从而实现每一个天线单元拥有不同入射信号相位的目的。

优势与挑战

• 优势：液晶相控阵天线具有低成本、轻量化的特点，且损耗比常规半导体阵列系统（比如基于变容二极管的阵列系统）更低。
• 挑战：改变液晶状态需要的时间一般非常长，例如当偏执电压从0.5V变到5V时，1mm厚的液晶板可能需要5分钟的时间才能让介电常数从2.5变到3.2，即实现90度的移相大概需要5分钟的时间。这是因为原子的极化方向的改变需要很长时间。要减小液晶介电常数变化所需时间，一般可以通过减小液晶板的厚度。例如当液晶板厚度减小到1um时，液晶介电常数从2.5改变到3.2所需时间就可以从5分钟缩短到大概20ms。然而，当传输线的介质板厚度只有1um时，传输线要实现50欧姆阻抗匹配所需的宽度也会变得非常小，大概也是微米甚至纳米级别，这会给加工带来比较大的困难。
