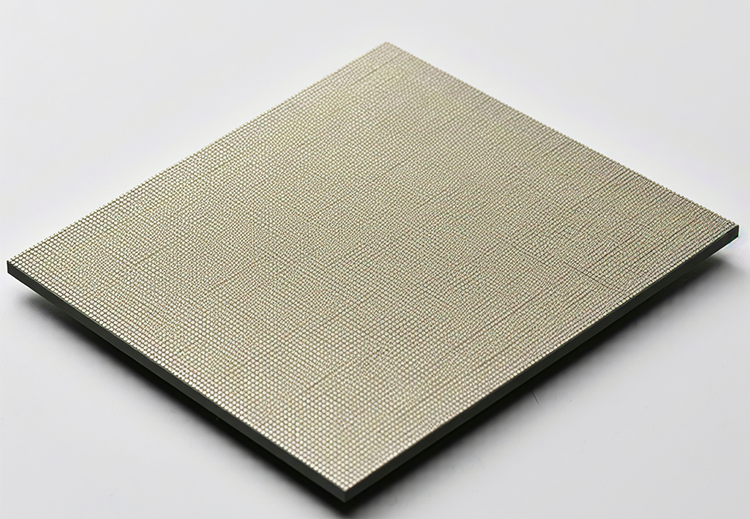

相控阵天线阵面根据阵元排列方式可分为线性阵列、平面阵列（矩形栅格、三角栅格、六边形、圆形等）以及特殊三维阵列，其阵列图因具体设计而异，以下为典型阵列图特征及分析：

线性阵列

• 阵元排列：阵元呈直线排列，仅需一个移相器，波束控制限于单一平面。
• 特点：结构简单，但波束扫描范围受限，适用于一维扫描场景。

平面阵列

• 矩形栅格阵列：
  • 阵元排列：阵元按矩形网格分布，行间距和列间距可调。
  • 特点：馈电分布可分离时，阵因子方向图为沿x和y方向直线阵列的乘积，适用于二维扫描。
• 三角栅格阵列：
  • 阵元排列：阵元按三角形网格分布，可视为两个矩形栅格嵌套。
  • 特点：在相同天线指标下，所需阵元数更少，排列更紧密，适合大角度扫描。
• 六边形阵列：
  • 阵元排列：由矩形阵列切角形成，副瓣电平更低。
  • 特点：两个主面方向图副瓣电平降低，适用于对副瓣抑制要求高的场景。
• 圆形阵列：
  • 阵元排列：阵元均匀分布在圆环上，副瓣电平更低。
  • 特点：两个主面方向图副瓣电平比矩形阵列低4dB，适用于全向扫描需求。

三维阵列

• 阵元排列：由多个均匀圆阵堆积而成，形成立体阵列。
• 特点：可实现三维空间波束扫描，适用于5G大规模MIMO等复杂通信场景。

特殊阵列

• 空心平面阵列：
  • 阵元排列：对平面阵列中间阵元进行挖空处理。
  • 特点：可用于摆放其他器件，但会导致方向图副瓣电平升高，需权衡功能与性能。
