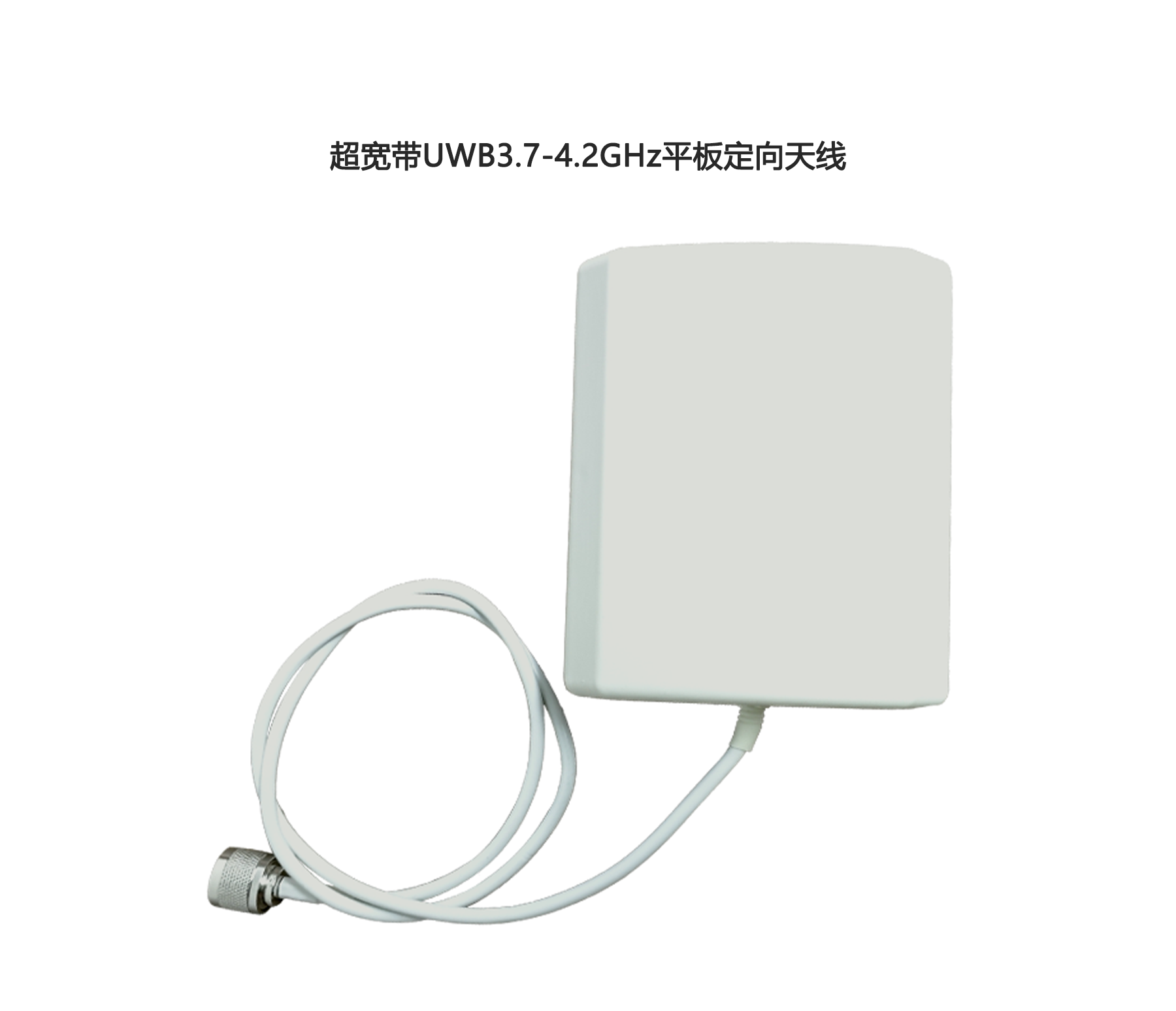

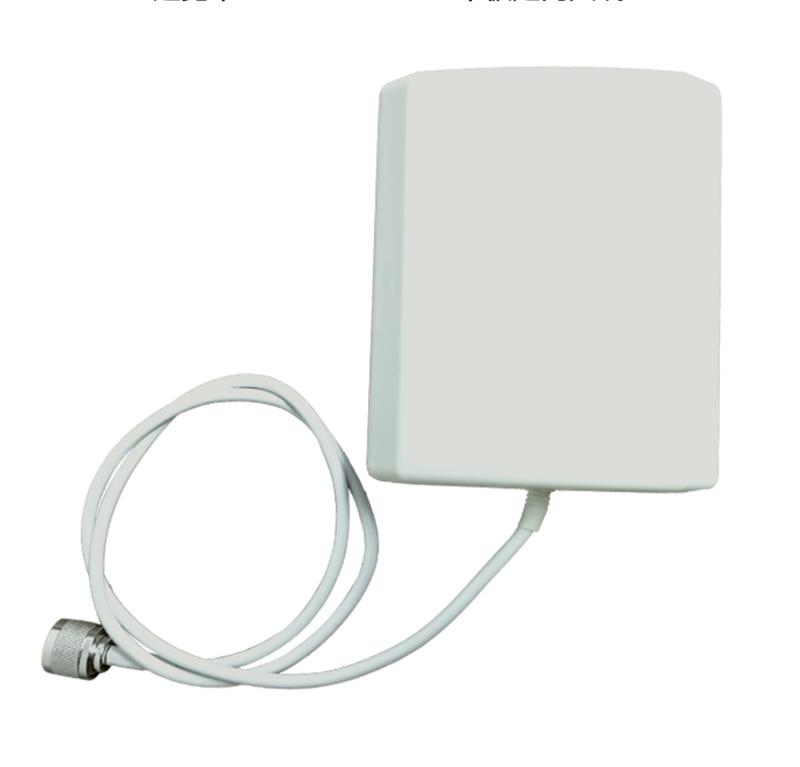

以下是超宽带UWB 3.7-4.2GHz平板定向天线技术参数的表格介绍：
| 技术参数 | 参数详情 | 说明 | 备注 |
|---|---|---|---|
| 型号 | YWD3742V—13SW | 指天线的具体型号，不同型号的天线在性能和设计上可能存在差异 | - |
| 频率范围 | 3.7-4.2GHz | 指天线工作的电磁波频段范围，属于超宽带UWB的常用频段 | - |
| 极化方式 | 垂直极化 | 指天线辐射或接收的电磁波的极化方式，垂直极化在某些场景下可能具有更好的信号传输特性 | - |
| 增益 | 13dBi | 指天线在特定方向上的辐射强度与各向同性天线辐射强度的比值，较高的增益意味着天线在特定方向上的辐射能力更强 | - |

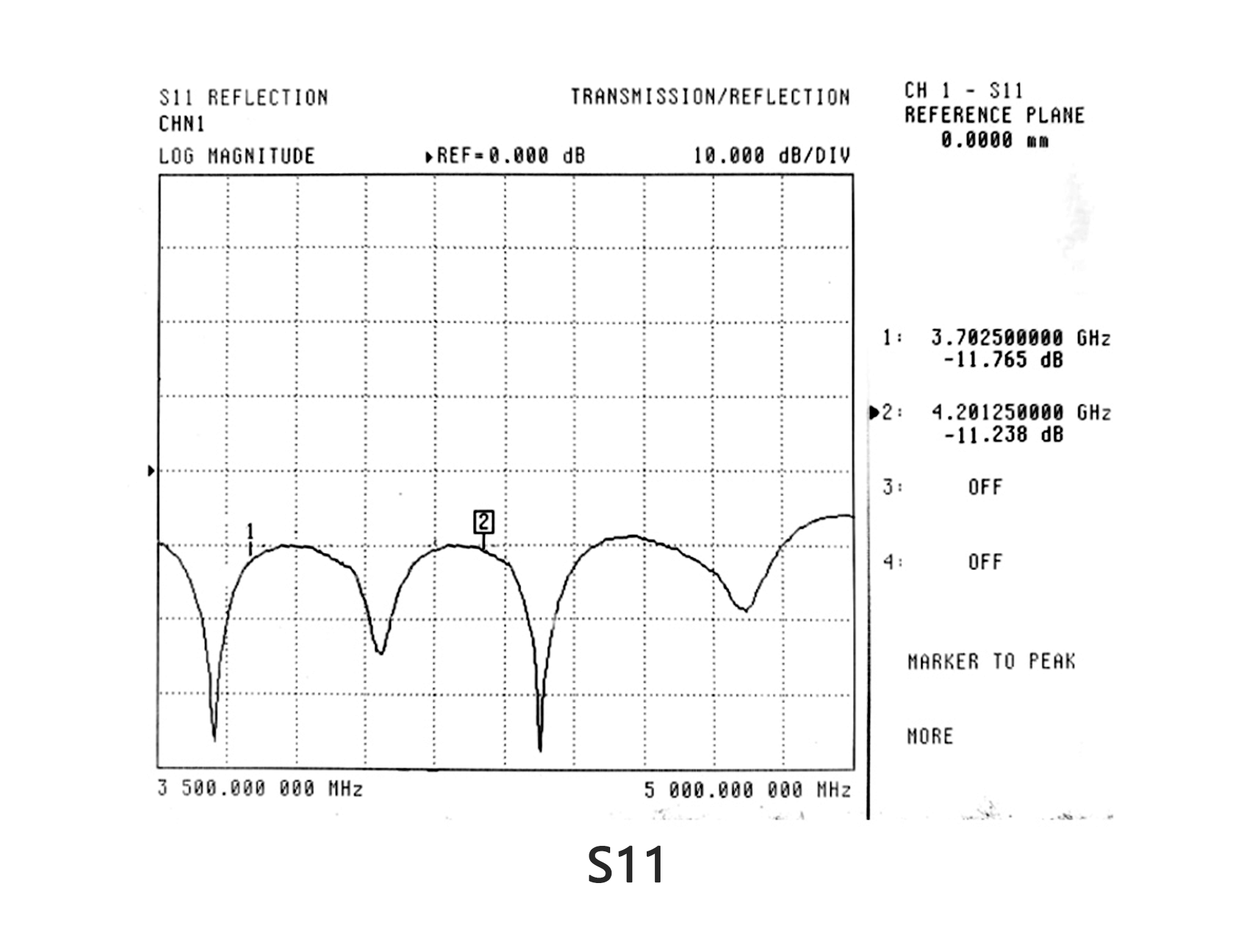

| 驻波比 | ≤2 | 指天线输入端电压驻波的最大值与最小值之比，驻波比越接近1:1，表示天线与传输线的匹配程度越好 | - |

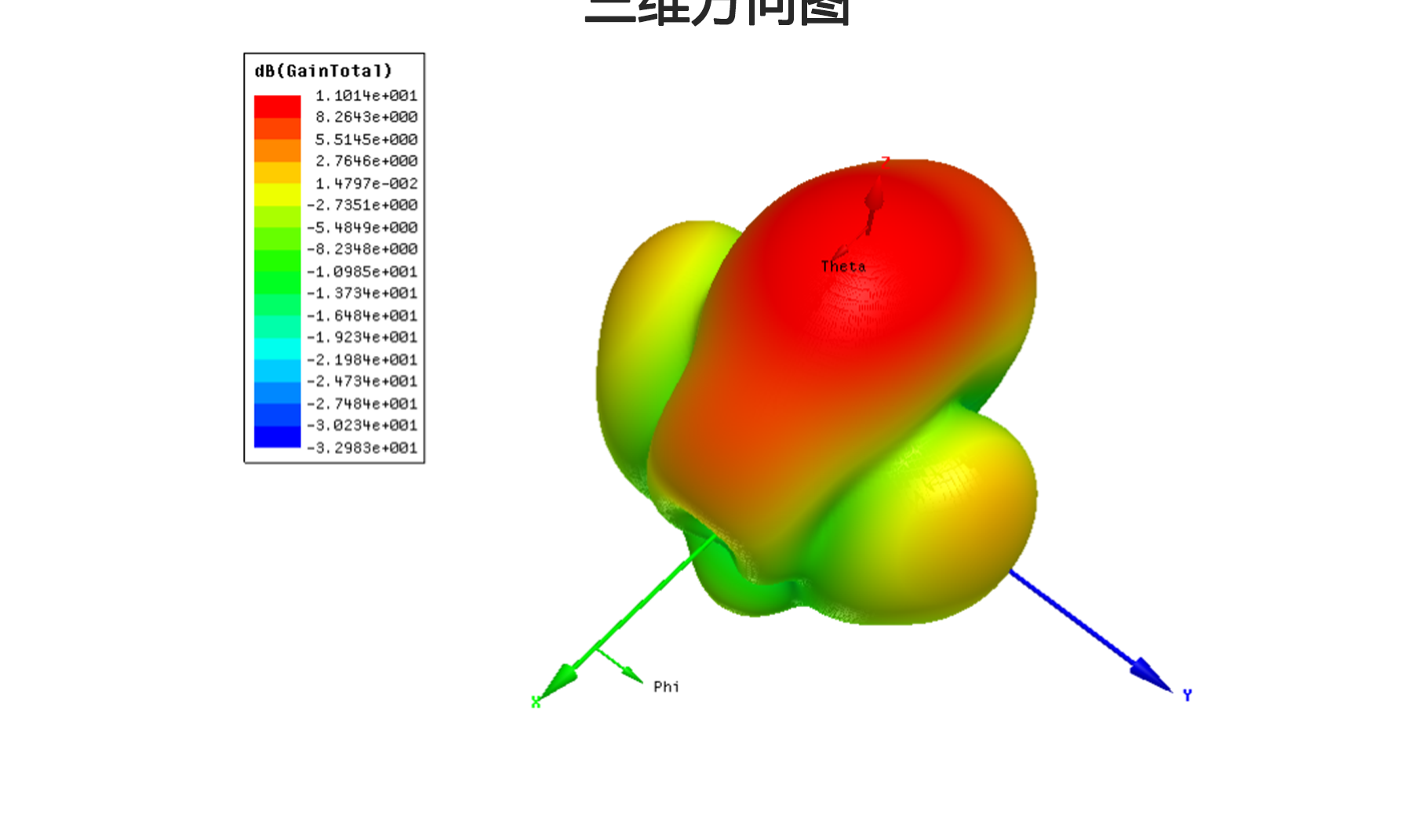

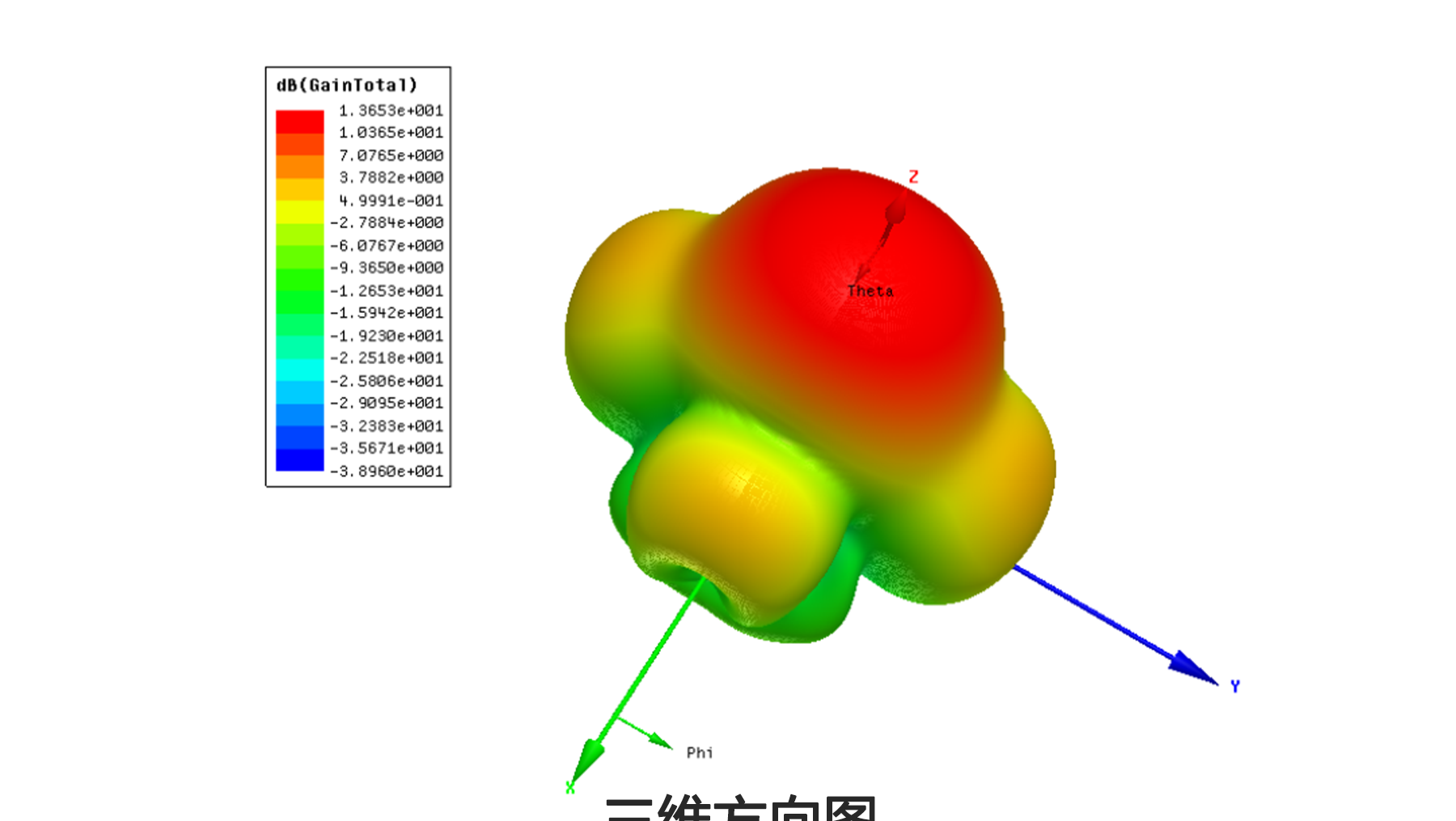

| 波束宽度 | 水平36±5°，垂直36±5° | 指天线波束的覆盖范围，波束宽度越窄，方向性越好，作用距离越远 | - |
| 阻抗 | 50Ω | 指天线输入端的阻抗值，应与传输线或馈电系统的阻抗匹配，以减少反射和功率损失 | - |
| 频带宽度 | 500MHz | 指天线工作的频率范围宽度，较宽的频带宽度有助于提高天线的适应性和性能 | - |
| 外形尺寸 | 120×140×40mm（不含固定支架） | 指天线的物理尺寸，尺寸大小取决于天线的应用场景和安装空间 | - |
另外，还有一款同频段但不同参数的天线，其技术参数如下：
| 技术参数 | 参数详情 | 说明 | 备注 |
|---|---|---|---|
| 型号 | YWD3742V—16NS | 另一款同频段但不同参数的天线型号 | - |
| 频率范围 | 3.7-4.2GHz | 与上款天线相同的工作频段 | - |
| 极化方式 | 垂直极化 | 与上款天线相同的极化方式 | - |
| 增益 | 16dBi | 增益值高于上款天线，辐射能力更强 | - |
| 外形尺寸 | 260×260×40mm | 尺寸大于上款天线，可能适用于不同的安装场景 | - |
| 阻抗 | 50Ω | 与上款天线相同的阻抗值 | - |
| 接头 | N-K | 与上款天线不同的接头类型，需与传输线或馈电系统的接头类型相匹配 | - |
